Práctica 2.3 - Configuración de asignaciones IP

Desarrollo de la tarea

En las redes de área local cada host necesita una dirección IPv4. Las direcciones lógicas o IPv4 se configuran en la conexión de la interfaz de red (NIC). Algunos servidores pueden tener más de una NIC, y cada una de ellas tiene su propia dirección IPv4.

Utiliza el simulador Cisco Packet Tracer para reproducir el escenario adjunto. Configura las asignaciones IP como indican las instrucciones:

  • Los equipos de la parte superior tendrán configuración IP dinámica: las tarjetas FastEthernet activarán el cliente DHCP.
  • Los equipos de la parte inferior tendrán configuración IP estática: las tarjetas FastEthernet activarán la configuración IP estática.
  • Confirma la comunicación entre equipos usando los comandos ipconfig y ping.
  • Confirma que dos equipos con conexión física no tienen por qué comunicarse si no están en la misma red lógica.

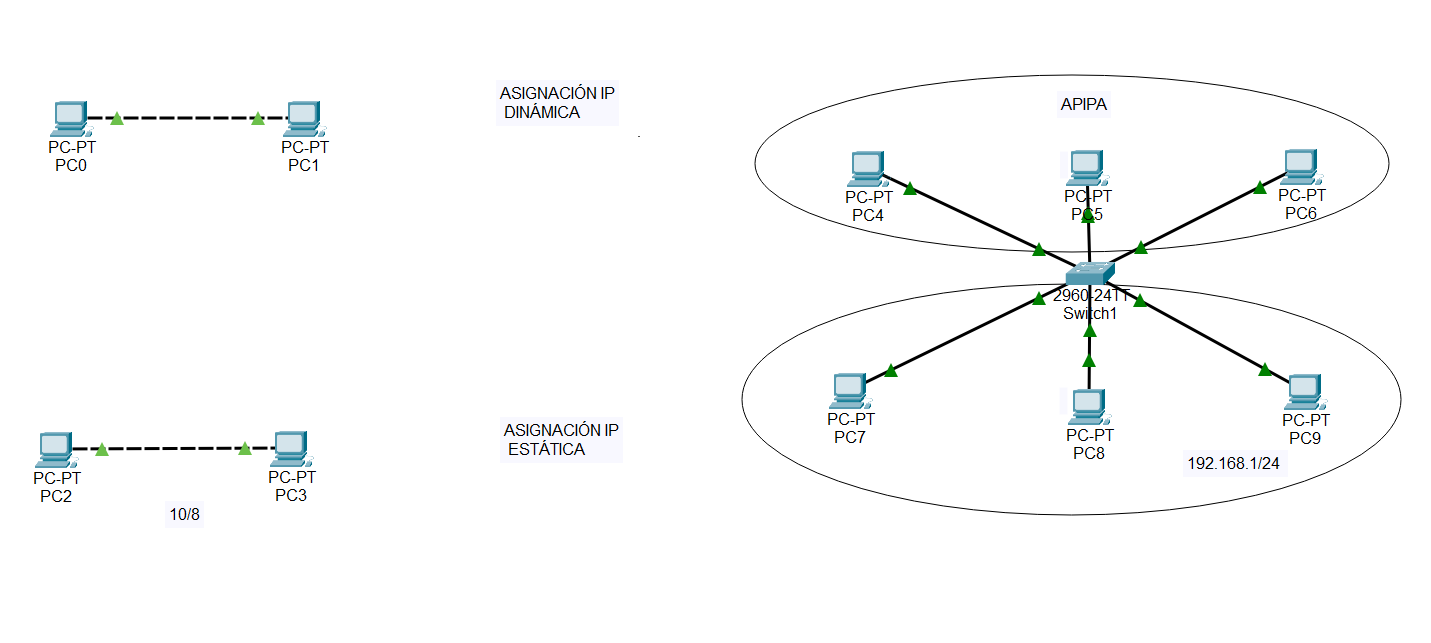

Esquema de red

A continuación, realiza los siguientes comandos:

  • ipconfig y ping exitoso entre PC0 y PC1
  • ipconfig y ping exitoso entre PC2 y PC3
  • ipconfig y ping exitoso entre PC4 y PC6
  • ipconfig y ping exitoso entre PC7 y PC9
  • ipconfig y ping fallido entre PC5 y PC8

Documenta con capturas estos resultados y genera un documento .pdf con ellas.

Criterios de evaluación

Esta práctica evalúa los criterios de evaluación a), d), e) f), y g) del RA2. Para su corrección se tendrá en cuenta:

  • Configuración correcta del escenario en Cisco Packet Tracer (30%)
    • Reproducción fiel del esquema de red proporcionado.
    • Conexión adecuada de todos los dispositivos según las instrucciones dadas.
    • Verificación de que la topología y las conexiones físicas corresponden al diagrama.
  • Asignación y configuración de direcciones IP (25%)
    • Configuración correcta de IP dinámica (DHCP) en los equipos de la parte superior.
    • Configuración correcta de IP estática en los equipos de la parte inferior.
    • Asegurarse de que las direcciones IP asignadas estén en las subredes correctas y sin conflictos.
  • Verificación y documentación de la comunicación entre equipos (25%)
    • Ejecución exitosa de los comandos ipconfig y ping entre los pares de equipos especificados (PC0-PC1, PC2-PC3, PC4-PC6, PC7-PC9).
    • Capturas de pantalla claras que evidencien la comunicación exitosa.
    • Inclusión de resultados que demuestren la conectividad correcta entre los equipos mencionados.
  • Demostración de la falta de comunicación entre equipos en diferentes redes lógicas (10%)
    • Ejecución del comando ping fallido entre PC5 y PC8.
    • Capturas de pantalla que muestren el fallo en la comunicación.
    • Breve explicación de por qué dos equipos con conexión física no se comunican si no están en la misma red lógica.
  • Presentación y organización del documento final (10%)
    • El documento .pdf debe estar bien estructurado, con todas las capturas ordenadas y correctamente etiquetadas.
    • Uso de un lenguaje claro y técnico apropiado.
    • Cumplimiento de las instrucciones de entrega y formato solicitado.

Entrega de la práctica

Crea un archivo ZIP con el PDF y el archivo del escenario de Cisco Packet Tracer, y súbelo en el lugar de la plataforma Moodle Centros habilitado para ello, con el siguiente nombre:

Apellido1Apellido2_Nombre_PAR_UD2_P3.zip
