Práctica 2.7 - Configuración de asignaciones de IPs

Descripción de la tarea

En las redes de área local cada host necesita una dirección IPv4. Las direcciones lógicas o IPv4 se configuran en la conexión de la interfaz de red (NIC). Algunos servidores pueden tener más de una NIC, y cada una de ellas tiene su propia dirección IPv4.

Utiliza el simulador Cisco Packet Tracer para reproducir el escenario adjunto. Configura las asignaciones IP como indican las instrucciones:

  • Los equipos de la parte superior tendrán configuración IP dinámica: las tarjetas FastEthernet activarán el cliente DHCP.
  • Los equipos de la parte inferior tendrán configuración IP estática: las tarjetas FastEthernet activarán la configuración IP estática.
  • Confirma la comunicación entre equipos usando los comandos ipconfig y ping.
  • Confirma que dos equipos con conexión física no tienen por qué comunicarse si no están en la misma red lógica.

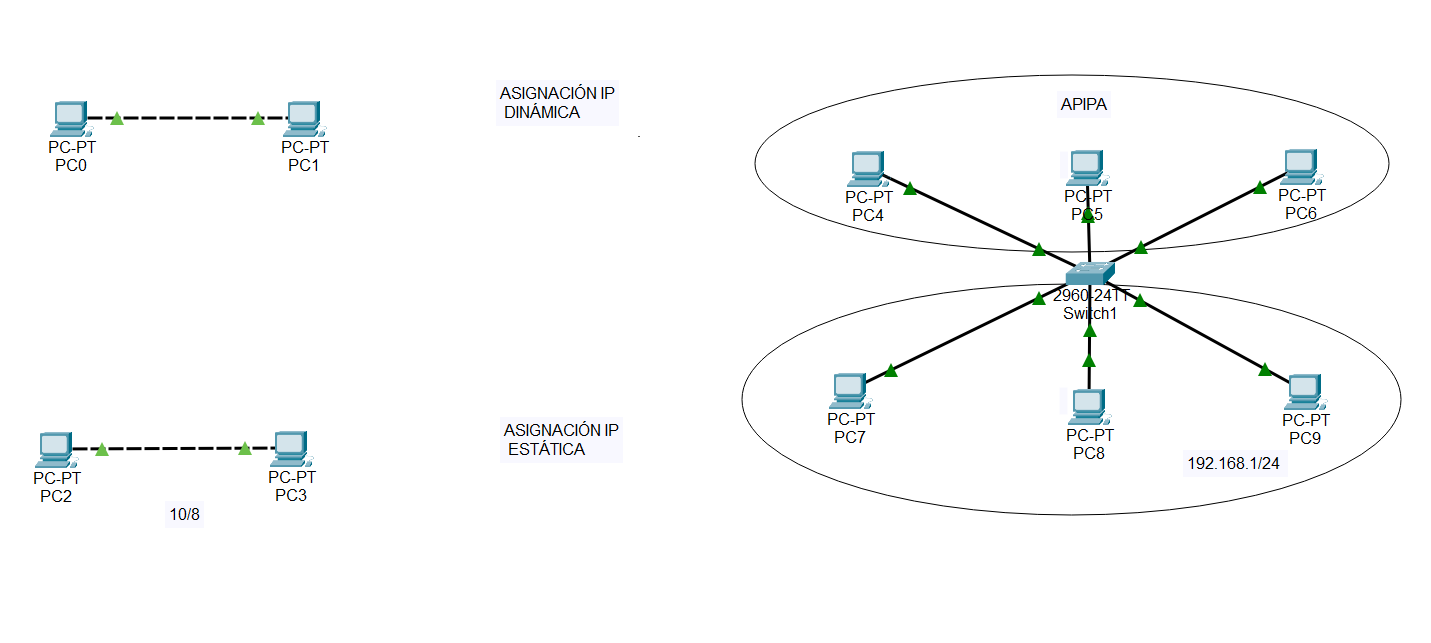

Esquema de red

A continuación, realiza los siguientes comandos:

  • ipconfig y ping exitoso entre PC0 y PC1
  • ipconfig y ping exitoso entre PC2 y PC3
  • ipconfig y ping exitoso entre PC4 y PC6
  • ipconfig y ping exitoso entre PC7 y PC9
  • ipconfig y ping fallido entre PC5 y PC8

Documenta con capturas estos resultados y genera un documento .pdf con ellas.

Entrega

Crea un documento PDF, a partir de un Word o Google Docs, con las siguientes consideraciones:

  • El nombre del archivo a entregar en la plataforma Moodle Centros debe tener el siguiente formato: Apellido1Apellido2_Nombre_RL_UD2_P7.pdf.
  • Portada con imagen, nombre del alumno, título y curso.
  • Encabezado con nombre de la práctica y materia.
  • Pie de página con nombre, número de página insertado, curso, año escolar, instituto.
  • Índice o tabla de contenidos generada automáticamente.
  • Tipo de letra: Times New Roman 12 o similar, interlineado sencillo, espaciado anterior 6p.
  • Uso correcto de la ortografía.
  • Texto justificado con uso de salto de páginas correcto.
  • Enlaces web de referencia cuando se coge información de un sitio web.
  • Las fotos que se puedan ver correctamente al ampliarlas y que no ocupen mucho espacio.
  • Insertar Título de foto que haga referencia al apartado y ejercicio correspondiente.
  • Para las capturas de pantalla de Cisco Packet Tracer:
    • Se captura todo el escritorio, con el fondo de su plataforma Moodle, donde se pueda ver imagen de perfil. Toda aquella práctica que no cumpla este requisito no será evaluada.
    • Al igual que en los Títulos de las fotos, en el Título de la captura de pantalla irá referenciado el apartado y ejercicio al que corresponde.
