Práctica 6.1 - Interconexión de equipos en redes de área local con Packet Tracer

Descripción de la tarea

Ejercicio 1

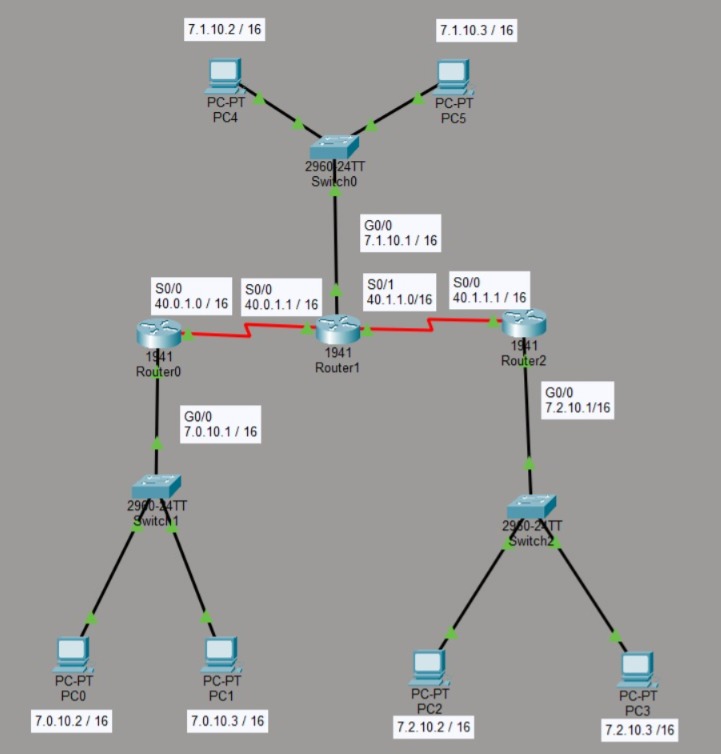

Configura la siguiente red y contesta a las preguntas.

Red

  1. Sin hacer la tabla, ¿cuantas conexiones directas esperarías de cada uno de los routers? ¿Y estáticas? Justifica tu respuesta.

  2. Preparar la tabla de enrutamiento para conexiones directas y estáticas de cada uno de los routers.

  3. Comprueba la conexión entre PC4 y el Router 1. ¿Puedes mandar un ping?

  4. Con el comando ping prueba la conexión entre PC0 y PC5. ¿Y entre PC0 y PC3?

  5. ¿Qué ocurre cuando solo configuras la conexión estática entre el Router 1 en el 0? Apoya tu explicación mandando un ping desde las red del router 0 al router 1.

Se valorará positivamente todas las explicaciones que estén fundadas en capturas de pantalla y argumentos, aunque estas no sean del todo correctas

Criterios de calificación

  • Pregunta 1.1: 1 punto.
  • Pregunta 1.2: 2 puntos.
  • Pregunta 1.3: 1 punto.
  • Pregunta 1.4: 4 puntos.
  • Pregunta 1.5: 2 puntos.

Entrega

Crea un documento PDF, a partir de un Word o Google Docs, con las siguientes consideraciones:

  • El nombre del archivo a entregar en la plataforma Moodle Centros debe tener el siguiente formato: Apellido1Apellido2_Nombre_RL_UD6_P1.pdf.
  • Portada con imagen, nombre del alumno, título y curso.
  • Encabezado con nombre de la práctica y materia.
  • Pie de página con nombre, número de página insertado, curso, año escolar, instituto.
  • Índice o tabla de contenidos generada automáticamente.
  • Tipo de letra: Times New Roman 12 o similar, interlineado sencillo, espaciado anterior 6p.
  • Uso correcto de la ortografía.
  • Texto justificado con uso de salto de páginas correcto.
  • Enlaces web de referencia cuando se coge información de un sitio web.
  • Las fotos que se puedan ver correctamente al ampliarlas y que no ocupen mucho espacio.
  • Insertar Título de foto que haga referencia al apartado y ejercicio correspondiente.
